Bras positionneurs
Série IBS
Monté à hauteur des bouches de charge des concasseurs, le bras positionneur permet au brise-roches de travailler dans la bouche même de l’appareil pour la réduction de blocs surdimensionnés et d’extraire d’éventuels objets encombrants de la trémie.

APPLICATIONS CONNEXES

Caractéristiques

Aperçu

Initialement produit et commercialisé par Indeco Nord America et Indeco Australia, le bras positionneur IBS Indeco Boom System a eu un franc succès sur de nombreux marchés, au regard de son excellente notoriété dans la logistique de la production en carrières et dans les mines, où cet équipement est utilisé pour réduire des blocs de grandes dimensions qui pourraient entraver le fonctionnement du concasseur.

Les bras de positionnement Indeco sont fabriqués avec des aciers spéciaux super-résistants, et sont réalisés sur mesure et conçus d’après les requêtes spécifiques et le cahier des charges du client.

Comment ça fonctionne

Monté à hauteur des bouches de charge des concasseurs, le bras positionneur permet au brise-roches de travailler dans la bouche même de l’appareil pour la réduction de blocs surdimensionnés et d’extraire d’éventuels objets encombrants de la trémie.

Grâce à une radiocommande et une télécommande, de différents systèmes de commande à distance permettent à l’opérateur de travailler en toute sécurité depuis la cabine limitant ainsi les interruptions intempestives de travail. L’expérience qu’Indeco a acquise sur les marchés Nord et Sud américains et australiens lui a permis de mettre au point une gamme de bras de positionnement qui se distinguent par leur fiabilité, leur productivité, leur robustesse et un excellent rapport qualité/prix.

Données techniques

Cliquez sur un élément de la liste suivante pour l’agrandir

  • 1 Soupape de régulation proportionnelle électro-hydraulique
  • 2 Connexions aux vérins protégées
  • 3 Vérins à longue course et à haute pression surdimensionnés
  • 4 Distributeur à haute pression pour un angle de rotation maximal
  • 5 Châssis en acier haute résistance à section variable
  • 6 Renforts spéciaux anti-torsion
  • 7 Flexibles hydrauliques à haute pression
  • 8 Goupilles et douilles traitées thermiquement et lubrifiées
  • 8 Goupilles et douilles traitées thermiquement et lubrifiées
  • 8 Goupilles et douilles traitées thermiquement et lubrifiées
  • 9 Base de fixation surdimensionnée
  • 10 Soupape anti-chute et de régulation
  • 11 Fenêtres d’accès pour l’entretien

EXPLOREZ NOTRE
SYSTÈMES DE FLÈCHE

Les Accessoires

Un ensemble d’accessoires et de composants spéciaux pour compléter nos outils afin de répondre à tous vos besoins éventuels.

Trois articulations
Le bras Indeco peut être réalisé en trois configurations différentes afin de : augmenter l’aire de travail lorsque le brise-roches est en position verticale, atteindre des emplacements difficiles d’accès sous la base de fixation, accroître la polyvalence d’utilisation. Lisez tout

Trois articulations

Le bras Indeco peut être réalisé en trois configurations différentes afin de : augmenter l’aire de travail lorsque le brise-roches est en position verticale, atteindre des emplacements difficiles d’accès sous la base de fixation, accroître la polyvalence d’utilisation.

Fermer
Kit de lubrification automatique pour le bras et le brise-roches
Le système permet d’optimiser la quantité de graisse consommée et d’éviter à l’opérateur les interruptions intempestives pour le graissage. Lisez tout

Kit de lubrification automatique pour le bras et le brise-roches

Le système permet d’optimiser la quantité de graisse consommée et d’éviter à l’opérateur les interruptions intempestives pour le graissage. Le kit comprend une pompe programmable, des flexibles et des connexions au brise-roches et au bras. Le système permet de prolonger la vie de toutes les douilles de roulement du bras et des coulisses du brise-roches.

Fermer
Système de contrôle
L’Indeco IBS est doté d’un système de contrôle, avec valve électro-hydraulique proportionnelle, très efficace. Il est conçu selon des spécifications Indeco. Lisez tout

Système de contrôle

L’Indeco IBS est doté d’un système de contrôle, avec valve électro-hydraulique proportionnelle, très efficace. Il est conçu selon des spécifications Indeco. Deux modèles sont disponibles :
• avec télécommande, alimenté par un câble spécial de 90 m ;
• avec radio-commande, sans-fil, d’une portée de 30 m.

Fermer
Echangeur de chaleur
Radiateur de haute efficacité et ventilateur de refroidissement auxiliaire pour maintenir la température de l’huile constante, et ce même en conditions de travail extrêmes. Lisez tout

Echangeur de chaleur

Radiateur de haute efficacité et ventilateur de refroidissement auxiliaire pour maintenir la température de l’huile constante, et ce même en conditions de travail extrêmes.

Fermer
Appareil de chauffage de l’huile
Lorsque la température de service est très basse ou sous des climats rigoureux, l’appareil de chauffage permet de garder l’huile à température constante. Lisez tout

Appareil de chauffage de l’huile

Lorsque la température de service est très basse ou sous des climats rigoureux, l’appareil de chauffage permet de garder l’huile à température constante.

Fermer
Voyant de niveau d’huile
Voyant de contrôle de sécurité du niveau minimum d’huile. Lisez tout

Voyant de niveau d’huile

Voyant de contrôle de sécurité du niveau minimum d’huile.

Fermer
Voyant de température
Voyant de contrôle de sécurité de la température maximale. Lisez tout

Voyant de température

Voyant de contrôle de sécurité de la température maximale.

Fermer
Pompe hydraulique d’alimentation
La pompe hydraulique d’alimentation peut être de trois types. Lisez tout

Pompe hydraulique d’alimentation

La pompe hydraulique d’alimentation peut être de trois types:
• à engrenages jusqu’à 200 bars de pression de service;
• à pistons axiaux au-dessus de 200 bars de pression de service;
• à cylindrée variable avec détection de charge.

Fermer
INDECO DANS LE MONDE
Un marché sur
lequel le soleil
ne se couche jamais
TROUVEZ NOS REVENDEURS

Rotation

Les bras de positionnement Indeco IBS disposent de trois types de rotation pour offrir la plus grande polyvalence selon l’espace de travail où ils seront utilisés.

360° platine de positionnement rotative et moteur hydraulique
la rotation de 360°, facilitée par une platine-pignon et un réducteur épicycloïdal, garantit une plus grande flexibilité de maintenance et place l’IBS Indeco au même niveau que le bras d’une excavatrice. Lisez tout

360° platine de positionnement rotative et moteur hydraulique

la rotation de 360°, facilitée par une platine-pignon et un réducteur épicycloïdal, garantit une plus grande flexibilité de maintenance et place l’IBS Indeco au même niveau que le bras d’une excavatrice.

Fermer

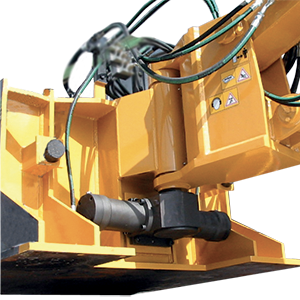

180° actionneur hydraulique
la rotation de 180° réels réalisée grâce à un actionneur hydraulique spécial projeté et conçu entièrement par Indeco permet une plus grande polyvalence et une application dans une plus vaste aire de travail. Lisez tout

180° actionneur hydraulique

la rotation de 180° réels réalisée grâce à un actionneur hydraulique spécial projeté et conçu entièrement par Indeco permet une plus grande polyvalence et une application dans une plus vaste aire de travail.

Fermer
150° side hydraulic pistons
150° rotation uses two oversize hydraulic pistons working in sequence, to ensure better performance and greater rotational power. Read more

150° side hydraulic pistons

150° rotation uses two oversize hydraulic pistons working in sequence, to ensure better performance and greater rotational power.

Close
